  3. model 700

model 700

CONTINENTAL INDUSTRIE představuje novou vysokou účinnost mezi 100 a 50 000 m3 / h suchého, čistého, nepulzujícího vzduchu s tlaky až 1,2 bar a vakuy až do 5500 mm H2O (WG). Extrémně jednoduchá konstrukce našich strojů zaručuje maximální spolehlivost, která je naprosto nezbytná ve všech oblastech průmyslu, kde výroba závisí na distribuci čistého a suchého vzduchu při konstantním tlaku. Části z litého hliníku, přesné obrábění na jemné tolerance a nepřítomnost mechanických a opotřebitelných dílů v kontaktu umožňují našim strojům pracovat hladce, prakticky bez vibrací as velmi nízkou hladinou zvuku splňující evropské a americké normy.

Dokument není k dispozici
Stavební materiály
  • Ložiska karoserie: Litina FGL 250
  • Hlava, sekce: Litina FGL 250
  • Příčná tyč: 15/16 "(24 mm) průměr oceli A60 tažená za studena
  • Směs tmelů : RTV IS502 Silikon
  • Těsnění (vzduch): 2 grafitové kroužky v každém terminálu
  • Těsnění (plyn): 4 uhlíkové kruhy v každém terminálu s injektáží inertního plynu
  • Ložiska: Kuličkové ložisko 6320 C3 podle normy AFBMA B10
  • Hřídel: uhlíková ocel 42 Cr Mo 4 (k dispozici v nerezové oceli)
  • Turbíny: hliník litý Al Si 10 Mg
  • Podstavec motoru: nerezová ocel
  • Instalace podvozku: pokovení z uhlíkové oceli UPN
  • Hladina akustického tlaku: V souladu s předpisy OSHA (k dispozici jsou certifikované zkoušky)

Technické údaje
  • Počet etap: Od 1 do 6 (casting)
  • Vstup pro připojení: Příruba 28 "(706 mm), PN 10 DN 700
  • Přípojka: příruba 2,5 "(65 mm), PN 10 DN 600
  • Rychlost provozu: přímý přenos 3570 (60 Hz)
  • Mazání: Konstantní hladina oleje
  • Průměr turbíny: 36 "(915 mm)
  • Rychlost turbínového hrotu: 562 f / s (172 m / s)
  • Kritická rychlost: 4588 ot / min (6 stupňů)
  • Přenos: Přímý nebo převodový stupeň v
  • Tolerance Vibrace: 4,5 mils od jednoho vrcholu k druhému (4,5 mm / s)
  • Konečný hřídel: 3 "3/4 (95 mm), standardní převodovka

Rozměry
  • Dmychadlo 700.01: 890 x 3556 x 4013 (mm) / 5800 kg
  • Dmychadlo 700.02: 1155 x 3937 x 4394 (mm) / 7200 kg
  • Dmychadlo 700.03: 1420 x 4724 x 5182 (mm) / 8600 kg
  • Dmychadlo 700.04: 1685 x 4724 x 5182 (mm) / 9900 kg
  • Dmychadlo 700.05: 1950 x 5461 x 5918 (mm) / 11300 kg
  • Dmychadlo 700,06: 2215 x 5461 x 5918 (mm) / 12600 kg

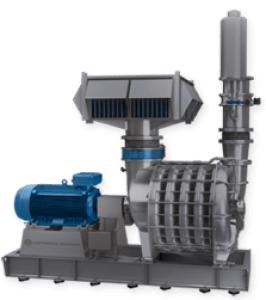

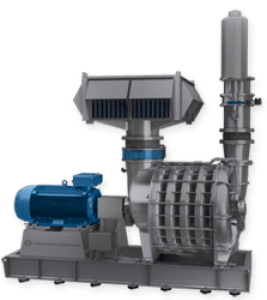

model-031-statistika Model vícestupňového odstředivého ventilátoru 700
