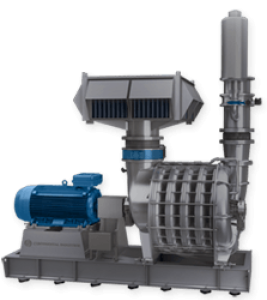

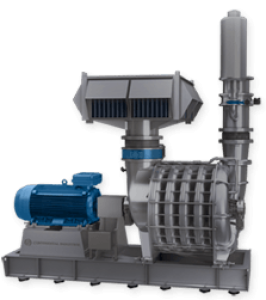

model 500

CONTINENTAL INDUSTRIE představuje novou vysokou účinnost mezi 100 a 50 000 m3 / h suchého, čistého, nepulzujícího vzduchu s tlaky až 1,2 bar a vakuy až do 5500 mm H2O (WG). Extrémně jednoduchá konstrukce našich strojů zaručuje maximální spolehlivost, která je naprosto nezbytná ve všech oblastech průmyslu, kde výroba závisí na distribuci čistého a suchého vzduchu při konstantním tlaku. Části z litého hliníku, přesné obrábění na jemné tolerance a nepřítomnost mechanických a opotřebitelných dílů v kontaktu umožňují našim strojům pracovat hladce, prakticky bez vibrací as velmi nízkou hladinou zvuku splňující evropské a americké normy.

Dokument není k dispozici
tavební materiály
  • Ložiska karoserie:  Litina FGL 250
  • Hlava, sekce:  Litina FGL 250
  • Příčný nosník:  13/16 "(20 mm) průměr oceli A60 tažený za studena
  • Směs  tmelů : RTV IS502 Silikon
  • Těsnění (vzduch):  2 grafitové kroužky v každém terminálu
  • Těsnění (plyn):  4 uhlíkové kruhy v každém terminálu s injektáží inertního plynu
  • Ložiska:  Kuličkové ložisko 6313 C3 podle normy AFBMA B10
  • Hřídel:  uhlíková ocel C35 (k dispozici v nerezové oceli)
  • Turbíny:  Hliník vyhověl 5754 / 6082T6
  • Podstavec motoru:  nerezová ocel
  • Instalace podvozku:  Antivibrační deska
  • Hladina akustického tlaku:  V souladu s předpisy OSHA (k dispozici jsou certifikované zkoušky)

Technické údaje
  • Počet etap: Od 1 do 7 (casting)
  • Vstup pro připojení:  Příruba 20 "(508 mm), PN 10 DN 500
  • Přípojka:  příruba 2,5 "(65 mm), PN 10 DN 450
  • Rychlost provozu:  přímý přenos 3570 (60 Hz)
  • Mazání:  Konstantní hladina oleje
  • Průměr turbíny:  31 "3/4 (806 mm)
  • Rychlost turbíny:  494 f / s (151 m / s)
  • Kritická rychlost:  4392 ot / min (7stupňová)
  • Přenos:  Přímý nebo převodový stupeň v
  • Tolerance Vibrace:  4,5 mils od jednoho vrcholu k druhému (4,5 mm / s)
  • Konečný hřídel:  2 "3/4 (70 mm), standardní převodovka

Rozměry
  • Dmychadlo 500.01:  740 x 2997 x 3200 (mm) / 2800 kg
  • Dmychadlo 500.02:  970 x 3048 x 3505 (mm) / 3450 kg
  • Dmychadlo 500,03:  1200 x 3607 x 4064 (mm) / 4200 kg
  • Dmychadlo 500.04:  1430 x 3607 x 4064 (mm) / 4800 kg
  • Dmychadlo 500,05:  1660 x 4369 x 4700 (mm) / 6000 kg
  • Dmychadlo 500,06:  1890 x 4369 x 4700 (mm) / 6600 kg
  • Dmychadlo 500.07:  2120 x 5080 x 5385 (mm) / 7600 kg
model-451-statistics Model vícestupňového odstředivého ventilátoru 500
