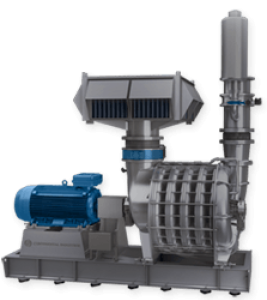

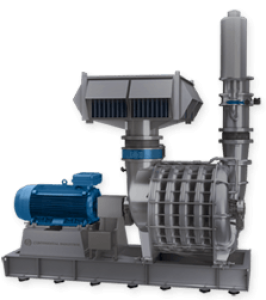

model 451

CONTINENTAL INDUSTRIE představuje novou vysokou účinnost mezi 100 a 50 000 m3 / h suchého, čistého, nepulzujícího vzduchu s tlaky až 1,2 bar a vakuy až do 5500 mm H2O (WG). Extrémně jednoduchá konstrukce našich strojů zaručuje maximální spolehlivost, která je naprosto nezbytná ve všech oblastech průmyslu, kde výroba závisí na distribuci čistého a suchého vzduchu při konstantním tlaku. Části z litého hliníku, přesné obrábění na jemné tolerance a nepřítomnost mechanických a opotřebitelných dílů v kontaktu umožňují našim strojům pracovat hladce, prakticky bez vibrací as velmi nízkou hladinou zvuku splňující evropské a americké normy.

Dokument není k dispozici
Stavební materiály
  • Ložiska karoserie:  Litina FGL 250
  • Hlava, sekce:  Litina FGL 250
  • Příčný nosník:  13/16 "(20 mm) průměr oceli A60 tažený za studena
  • Směs  tmelů : RTV IS502 Silikon
  • Těsnění (vzduch):  2 grafitové kroužky v každém terminálu
  • Těsnění (plyn):  4 uhlíkové kruhy v každém terminálu s injektáží inertního plynu
  • Ložiska:  Kuličkové ložisko 6313 C3 podle normy AFBMA B10
  • Hřídel:  uhlíková ocel C35 (k dispozici v nerezové oceli)
  • Turbíny:  Hliník vyhověl 5754 / 6082T6
  • Podstavec motoru:  nerezová ocel
  • Instalace podvozku:  Antivibrační deska
  • Hladina akustického tlaku:  V souladu s předpisy OSHA (k dispozici jsou certifikované zkoušky)

Technické údaje
  • Počet etap: Od 1 do 8 (casting)
  • Vstup pro připojení:  Příruba 18 "(455 mm), PN 10 DN 450
  • Přípojka:  Příruba 14 "(355 mm), PN 10 DN 350
  • Rychlost Provoz:  3550 přímý přenos (60 Hz), řemen nebo převod
  • Mazání:  Konstantní hladina oleje
  • Průměr turbíny:  26 "(662 mm)
  • Rychlost turbíny:  405 f / s (122 m / s)
  • Kritická rychlost:  4505 ot / min (7stupňová)
  • Přenos:  Přímý nebo popruh-v
  • Tolerance Vibrace:  4,5 mils od jednoho vrcholu k druhému (4,5 mm / s)
  • Konečný hřídel:  2 "9/16 (65 mm), standardní převodovka

Rozměry
  • Dmychadlo 451,01:  601 x 2700 x 3000 (mm) / 2650 kg
  • Blow 451,02:  798 x 3100 x 3400 (mm) / 3400 kg
  • Dmychadlo 451,03:  995 x 3300 x 3650 (mm) / 4150 kg
  • Blow 451,04:  1192 x 3600 x 3900 (mm) / 4680 kg
  • Blow 451,05:  1389 x 3800 x 4100 (mm) / 5420 kg
  • Dmychadlo 451,06:  1586 x 4000 x 4400 (mm) / 5910 kg
  • Blow 451,07:  1783 x 4100 x 4500 (mm) / 7360 kg
  • Blow 451,08:  1980 x 4200 x 4700 (mm) / 7825 kg
  • Dmychadlo 451,09:  2177 x 4500 x 5000 (mm) / 7825 kg
