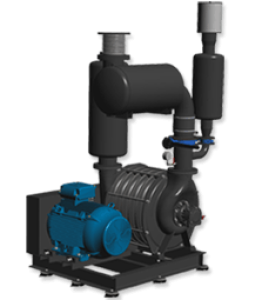

model 151

CONTINENTAL INDUSTRIE představuje novou vysokou účinnost mezi 100 a 50 000 m3 / h suchého, čistého, nepulzujícího vzduchu s tlaky až 1,2 bar a vakuy až do 5500 mm H2O (WG). Extrémně jednoduchá konstrukce našich strojů zaručuje maximální spolehlivost, která je naprosto nezbytná ve všech oblastech průmyslu, kde výroba závisí na distribuci čistého a suchého vzduchu při konstantním tlaku. Části z litého hliníku, přesné obrábění na jemné tolerance a nepřítomnost mechanických a opotřebitelných dílů v kontaktu umožňují našim strojům pracovat hladce, prakticky bez vibrací as velmi nízkou hladinou zvuku splňující evropské a americké normy.

Dokument není k dispozici
Stavební materiály
  • Ložiska karoserie:  Litina FGL 250
  • Hlava, sekce:  Litina FGL 250
  • Příčný nosník:  13/16 "(20 mm) průměr oceli A60 tažený za studena
  • Směs  tmelů : RTV IS502 Silikon
  • Těsnění (vzduch):  2 grafitové kroužky v každém terminálu
  • Těsnění (plyn):  4 uhlíkové kruhy v každém terminálu s injektáží inertního plynu
  • Ložiska:  Kuličkové ložisko 6313 C3 podle normy AFBMA B10
  • Hřídel:  uhlíková ocel C35 (k dispozici v nerezové oceli)
  • Turbíny:  hliník litý Al Si 10 Mg
  • Podstavec:  UPN uhlíková ocel
  • Instalace podvozku:  Antivibrační deska
  • Hladina akustického tlaku:  V souladu s předpisy OSHA (k dispozici jsou certifikované zkoušky)

Technické údaje
  • Počet etap: Od 1 do 7 (casting)
  • Vstup pro připojení:  Příruba 12 "(305 mm), PN 10 DN 300
  • Přípojka:  Příruba 12 "(305 mm), PN 10 DN 300
  • Rychlost provozu:  3550 přímý přenos (60 Hz)
  • Mazání:  Konstantní hladina oleje
  • Průměr turbíny:  od 25 "(636 mm) do 27" (686 mm)
  • Rychlost turbíny:  390 f / s (119 m / s)
  • Kritická rychlost:  3816 otáček za minutu (7 stupňů)
  • Přenos:  Přímý nebo popruh-v
  • Tolerance Vibrace:  4,5 mils od jednoho vrcholu k druhému (4,5 mm / s)
  • Konečný hřídel:  2 "3/8 (60 mm), Standardní převodovka

Rozměry
  • Dmychadlo 151.01:  464 x 1524 x 1829 (mm) / 1000 kg
  • Vyfukování 151,02:  629 x 1829 x 2134 (mm) / 1330 kg
  • Dmychadlo 151.03:  794 x 2134 x 2438 (mm) / 1650 kg
  • Vyfukování 151,04:  959 x 2286 x 2591 (mm) / 1950 kg
  • Dmychadlo 151,05:  1124 x 2438 x 2743 (mm) / 2260 kg
  • Dmychadlo 151,06:  1289 x 2591 x 2996 (mm) / 2560 kg
  • Foukání 151,07:  1454 x 2743 x 3048 (mm) / 2870 kg
  • Foukání 151,08:  1619 x 3048 x 3353 (mm) / 3200 kg
model-077-statistics Model vícestupňového odstředivého ventilátoru 151
