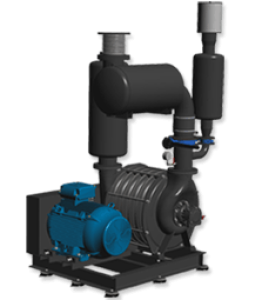

model 077

CONTINENTAL INDUSTRIE představuje novou vysokou účinnost mezi 100 a 50 000 m3 / h suchého, čistého, nepulzujícího vzduchu s tlaky až 1,2 bar a vakuy až do 5500 mm H2O (WG). Extrémně jednoduchá konstrukce našich strojů zaručuje maximální spolehlivost, která je naprosto nezbytná ve všech oblastech průmyslu, kde výroba závisí na distribuci čistého a suchého vzduchu při konstantním tlaku. Části z litého hliníku, přesné obrábění na jemné tolerance a nepřítomnost mechanických a opotřebitelných dílů v kontaktu umožňují našim strojům pracovat hladce, prakticky bez vibrací as velmi nízkou hladinou zvuku splňující evropské a americké normy.

Dokument není k dispozici
Stavební materiály
  • Ložiska karoserie:  Litina FGL 250
  • Hlava, sekce:  Litina FGL 250
  • Příčný nosník:  13/16 "(20 mm) průměr oceli A60 tažený za studena
  • Směs  tmelů : RTV IS502 Silikon
  • Těsnění (vzduch):  2 grafitové kroužky v každém terminálu
  • Těsnění (plyn):  4 uhlíkové kruhy v každém terminálu s injektáží inertního plynu
  • Ložiska:  Kuličkové ložisko 6313 C3 podle normy AFBMA B10
  • Hřídel:  uhlíková ocel C35 (k dispozici v nerezové oceli)
  • Turbíny:  hliník litý Al Si 10 Mg
  • Podstavcový motor:  uhlíková ocel UPN
  • Instalace podvozku:  Antivibrační deska
  • Hladina akustického tlaku:  V souladu s předpisy OSHA (k dispozici jsou certifikované zkoušky)

Technické údaje
  • Počet etap: Od 1 do 9 (casting)
  • Vstupní připojení:  Příruba 8 "(202 mm), PN 10 DN 200
  • Připojovací vývod:  Příruba 8 "(202 mm), PN 10 DN 200
  • Rychlost Provoz:  3550 přímý přenos (60 Hz), 4400 s klínovým řemenem
  • Mazání:  Konstantní hladina oleje
  • Průměr turbíny:  24 "(611 mm)
  • Rychlost turbíny:  372 f / s (113 m / s)
  • Kritická rychlost:  4275 ot / min (8 stupňů)
  • Přenos:  Přímý nebo popruh-v
  • Tolerance Vibrace:  4,5 mils od jednoho vrcholu k druhému (4,5 mm / s)
  • Konečný hřídel:  2 "3/8 (60 mm), Standardní převodovka

Rozměry
  • Dmychadlo 77.01:  290 x 1372 x 1676 (mm) / 900 kg
  • Dmychadlo 77.02:  400 x 1524 x 1829 (mm) / 1040 kg
  • Dmychadlo 77.03:  510 x 1676 x 1981 (mm) / 1180 kg
  • Dmychadlo 77.04:  620 x 1880 x 2184 (mm) / 1330 kg
  • Dmychadlo 77.05:  730 x 2184 x 2489 (mm) / 1480 kg
  • Dmychadlo 77.06:  840 x 2286 x 2591 (mm) / 1610 Kg
  • Dmýchadlo 77.07:  950 x 2286 x 2591 (mm) / 1730 kg
  • Dmychadlo 77,08:  1060 x 2591 x 2896 (mm) / 1880 kg
  • Dmychadlo 77.09:  1170 x 2896 x 3200 (mm) / 2030 kg
model-077-statistics Model vícestupňového odstředivého ventilátoru 077
