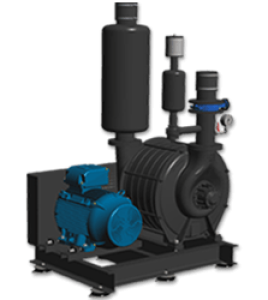

model 031

CONTINENTAL INDUSTRIE představuje novou vysokou účinnost mezi 100 a 50 000 m3 / h suchého, čistého, nepulzujícího vzduchu s tlaky až 1,2 bar a vakuy až do 5500 mm H2O (WG). Extrémně jednoduchá konstrukce našich strojů zaručuje maximální spolehlivost, která je naprosto nezbytná ve všech oblastech průmyslu, kde výroba závisí na distribuci čistého a suchého vzduchu při konstantním tlaku. Části z litého hliníku, přesné obrábění na jemné tolerance a nepřítomnost mechanických a opotřebitelných dílů v kontaktu umožňují našim strojům pracovat hladce, prakticky bez vibrací as velmi nízkou hladinou zvuku splňující evropské a americké normy.

Dokument není k dispozici
Stavební materiály
  • Ložiska karoserie:  Litina FGL 250
  • Hlava, profily:  Litý hliník Al Si 7 Mg
  • Příčná tyč:  3/4 "(19 mm) průměr oceli A60 tažená za studena
  • Směs  tmelů : RTV IS502 Silikon
  • Těsnění (vzduch):  2 grafitové kroužky v každém terminálu
  • Těsnění (plyn):  2 uhlíkové kruhy v každém terminálu s injektáží inertního plynu
  • Ložiska:  Kuličkové ložisko 6410 C3 podle normy AFBMA B10
  • Hřídel:  uhlíková ocel C35 (k dispozici v nerezové oceli)
  • Turbíny:  hliník litý Al Si 10 Mg
  • Podstavec motoru:  Ocel konstrukce
  • Instalace podvozku:  Antivibrační deska
  • Hladina akustického tlaku:  V souladu s předpisy OSHA (k dispozici jsou certifikované zkoušky)

Technické údaje
  • Počet etap: Od 1 do 9 (casting)
  • Vstupní připojení:  Příruba 6 "(152 mm), DN 100 PN 10
  • Přípojka:  Příruba 6 "(152 mm), DN 65 PN 10
  • Rychlost Provoz:  3600 přímý přenos (60 Hz), 6400 s klínovým řemenem
  • Mazání: Mazací  tuk
  • Průměr turbíny:  24 "(611 mm)
  • Rychlost turbíny:  374 f / s (114 m / s)
  • Kritická rychlost:  3747 ot / min (9 stupňů)
  • Přenos:  Přímý nebo popruh-v
  • Tolerance Vibrace:  1,5 mils od jednoho vrcholu k druhému (4,5 mm / s)
  • Konečný hřídel:  1,3 3/4 (45 mm), Standardní převodovka

Rozměry
  • Dmychadlo 31.01:  234 x 1321 x 1372 (mm) / 415 kg
  • Dmychadlo 31,02:  321 x 1321 x 1372 (mm) / 455 kg
  • Dmychadlo 31.03:  408 x 1626 x 1676 (mm) / 510 kg
  • Dmychadlo 31.04:  495 x 1626 x 1676 (mm) / 550 kg
  • Dmychadlo 31.05:  582 x 1778 x 1829 (mm) / 595 kg
  • Dmychadlo 31,06:  669 x 1778 x 1829 (mm) / 635 kg
  • Dmychadlo 31.07:  756 x 2083 x 2134 (mm) / 690 kg
  • Dmychadlo 31,08:  843 x 2083 x 2134 (mm) / 730 kg
  • Foukání 31,09:  930 x 2388 x 2438 (mm) / 785 kg
model-031-statistika Model vícestupňového odstředivého ventilátoru 031
