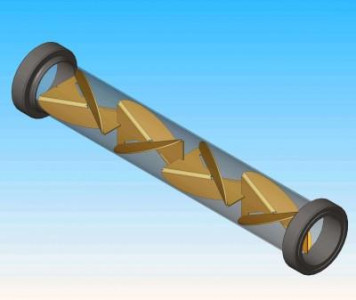

STATMIX

Určeno pro tyto průmysly

Úprava vody, zpracování potravin, chemie, petrochemie.

Aplikace

• míchání
• ředění
• homogenizace
• přenos tepla

Představení

Až 75 barů

Materiály

• Nerezová ocel
• Speciální slitiny

Hydraulické charakteristiky

TYP		Přítok m³ / hod		Rychlost křížení m / s		Reynolds Nbr		Tlaková ztráta
		mini	maxi	mini	maxi	mini	maxi	mini	maxi
STATMIX 40-300-4		4	7	0,84	1,48	34489	60357	0,51	1,50
STATMIX 50-400-4		6	11	0,77	1,41	40358	73990	0,46	1,46
STATMIX 65-450-4		9	16	0,81	1,44	50686	90108	0,42	1,38
STATMIX 80-550-4		14	25	0,82	1,46	63424	113257	0,38	1,18
STATMIX 100-750-4		24	44	0,81	1,49	82848	151887	0,37	1,18
STATMIX 125-900-4		38	66	0,82	1,42	104633	181732	0,36	1,15
STATMIX 150-1100-4		55	100	0,82	1,49	126006	229102	0,36	1,06
STATMIX 200-1400-4		95	160	0,82	1,38	165409	78583	0,32	1,02
STATMIX 250-1800-4		150	260	0,82	1,42	208006	360544	0,31	0,98
STATMIX 300-2100-4		210	380	0,81	1,46	244428	442298	0,30	0,92

Rozměrové charakteristiky

TYP		Spojení s otočnými přírubami		Demontovatelný díl	Celková délka	Hmotnost	Vstřikování	Celková délka	Hmotnost
				Nbr	mm	kg	Ó	mm	kg
STATMIX 40-300-4		PN 10 DN 40		4	300	3	DN 15	350	3,3
STATMIX 50-400-4		PN 10 DN 50		4	400	4,5	DN 15	450	4,8
STATMIX 65-450-4		PN 10 DN 65		4	450	6,5	DN 15	500	7
STATMIX 80-550-4		PN 10 DN 80		4	550	20	DN 25	700	23
STATMIX 100-750-4		PN 10 DN 100		4	750	30	DN 25	900	35
STATMIX 125-900-4		PN 10 DN 125		4	900	45	DN 25	1100	52
STATMIX 150-1100-4		PN 10 DN 150		4	1100	65	DN 32	1300	75
STATMIX 200-1400-4		PN 10 DN 200		4	1400	120	DN 32	1650	130
STATMIX 250-1800-4		PN 10 DN 250		4	1800	195	DN 40	2050	215
STATMIX 300-2100-4		PN 10 DN 300		4	2100	285	DN 40	2350	310
