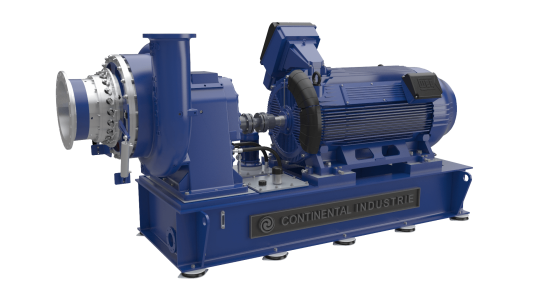

Model TCH-25.1

Radiální dmychadla typu TC jsou moderní průtokové stroje pro stlačování velkého množství plynu 1.500 - 60.000 m³ / h při nízkém kompresním poměru. Díky minimalizaci kooperačních dílů a nepřetržité regulaci pracovních parometrů mají dmychadla vysokou spolehlivost během provozu. Aplikace nových technologií pro prostorové obrábění lopatek oběžných kol zajišťuje vysokou účinnost stlačování (přes 85%) a vysokou obecnou účinnost.

Dokument není k dispozici
Informace o produktu
  • Typ kompresoru: Integrovaný jednostupňový kompresor
  • Řídící systém: I - Vstupní vodítka, O - Variabilní difuzory, CC - Kombinované řízení (IGV + VDV)
  • Střední: Vzduch
  • Rodina rámů: TCH25.1
  • Převodovka: Vertikální Split, Jednoběžná ozubená kola, Ložiska ložiska, Vynucené mazání

Specifikace materiálu
  • Volute Pouzdro: Litina EN GJL-250
  • Pouzdro: Litina EN GJL-250
  • Oběžné kolo: Hliníková slitina (2618A) nebo nerezová ocel
  • Lopatky: slitina hliníku, nerezová ocel, bronz
  • Rám základny: Konstrukční ocel

  • Rychlý hřídel: Vysoký tah 18CrNiMo7
  • Hnací hřídel: Vysoký tah 34CrNiMo6
  • Ložiska: Legovaná ocel s bílým kovovým filmem
  • Spojka: Flexibilní spojka s rozpěrkou
  • Ozubená kola: Vysoký tah 18CrNiMo7

Pomocníci
  • Vstupní filtr / tlumič: 95% filtrace podle tlumiče třídy filtru, EU G4 a tlumiče
  • Ovládání IGV / VDV :  Elektrický lineární pohon
  • Dilatační kloub: DN450 / 250 ocelové příruby s měchem z nerezové oceli nebo EPDM
  • Difuzor kužele:  Vstup DN250 - Oulet DN500 / 600
  • Odvzdušňovací ventil: DN 125/150, elektrický pohon
  • Zpětný ventil: DN500 / 600, typ s dvojitou klapkou
  • Olej pro převodovku:  cca 330 litrů (ISO VG68 / 46)
  • Chlazení mazacího oleje: Vzduch nebo vnější kapalina do oleje
  • Ventilátor chlazení: IP55 50 / 60Hz
Pohon kompresoru
  • Pohon: elektromotor, 2 póly
  • Napětí motoru:  Pole Nízké-střední - vysoké napětí
  • Vstupní frekvence:  50/60 Hz
  • Otáčky motoru:  3000 ot / min nebo .3600 ot / min
  • Stupeň krytí: IP55
Standardní kvalita
  • Postup zkoušky:  ISO 5389 & ASME PTC10
  • Mechanická zkouška: vnitřní norma
  • Kvalita: ISO 9001: 2015
  • Ve variantě: API 617/672

Ci-turbo-tc-25-medidas Kompresor Model TCH-25.1
ci-turbo-tc-25-partes Model kompresoru TCH-25.1

* S ohřívačem = 2200 / S kapesním filtrem = 2660 / S kapesním filtrem a ohřívačem = 3000


Hlavní části
  1. Vstupní filtr / tlumič
  2. Kompresor
  3. Kompenzátor
  4. Kuželový difuzor / tlumič
       5. Rám základny
       6. Panel LCP
       7. Vzduchem chlazený (volitelné příslušenství)
       8. Pohon kompresoru

Údaje o výkonu
  • Regulace průtoku: Viz Tabulka vlastností
  • Rozsah průtoku: 100% - 45% jmenovitého průtoku s kombinovaným řízením
  • Rozsah tlaků: 0,4 až 1,2 bar (g)
  • Rozsah výkonu: 200 - 900 kW
  • Rychlost vybití: pod 20m / s po Cone
  • Úroveň vibrací: Max. 4,5 mm / s podle ISO 20816-1
  • Hluk: 91-95 db (A) Bez krytu, 76-78 db (A) S krytem

Panely
  • Lidské rozhraní: Siemens KTP700 Basic 7 ”
  • Varianta-1: Allen Bradley Panel View Plus 6 ”
  • PLC: Siemens ET200 SP CPU
  • Varianta-2: Allen Bradley Compac Logixs
  • Volitelně: X, Y, Z Vibrační detektor (Bently Nevada)
  • Přístrojové vybavení: Snímač tlaku vzduchu 4-20mA, Převodník teploty vzduchu 4-20mA, Spínač teploty oleje a olejová nádrž, Teplota RTD ložisek, Spínač tlaku oleje, Spínač nízkého stavu oleje, Vysílač vibrací 4-20mA, Přepínač
