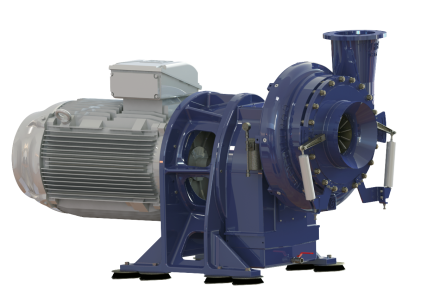

Model TCB-15

Radiální dmychadla typu TC jsou moderní průtokové stroje pro stlačování velkého množství plynu 1.500 - 60.000 m³ / h při nízkém kompresním poměru. Díky minimalizaci kooperačních dílů a nepřetržité regulaci pracovních parometrů mají dmychadla vysokou spolehlivost během provozu. Aplikace nových technologií pro prostorové obrábění lopatek oběžných kol zajišťuje vysokou účinnost stlačování (přes 85%) a vysokou obecnou účinnost.

Dokument není k dispozici
Informace o produktu
  • Typ kompresoru: Integrovaný jednostupňový kompresor
  • Řídící systém: I - Vstupní vodítka, O - Variabilní difuzory, CC - Kombinované řízení (IGV + VDV)
  • Střední: Vzduch
  • Rodina rámů: TCB15
  • Převodovka: Vertikální Split, Jednošroubová ozubená kola, Kuličková ložiska, Vynucené mazání

Specifikace materiálu
  • Volute Pouzdro: Litina EN GJL-250
  • Oběžné kolo: litina EN GJL-250
  • Lopatky: Hliníková slitina (2618A) nebo nerezová ocel
  • Rám základny: Konstrukční ocel

  • Rychlý hřídel: Vysoký tah 18CrNiMo7
  • Hnací hřídel: Vysoký tah 34CrNiMo6
  • Ložiska: Vysoce přesná keramická kuličková ložiska s kosoúhlými hranami
  • Spojka: Flexibilní kompaktní typ
  • Ozubená kola: Vysoký tah 18CrNiMo7

Pomocníci
  • Vstupní filtr / tlumič: 95% filtrace podle tlumiče třídy filtru, EU G4 a tlumiče
  • Ovládání IGV / VDV : Elektrický lineární pohon
  • Dilatační spára : DN400 / 200 ocelové příruby s měchem z nerezové oceli nebo EPDM
  • Difuzor kužele:  Vstup DN250 - Oulet DN400 / 500
  • Odvzdušňovací ventil: DN 125/150, elektrický pohon
  • Zpětný ventil: DN400 / 500, typ s dvojitou klapkou
  • Olej pro převodovku:  cca 280 litrů (ISO VG68 / 46)
  • Chlazení mazacího oleje: Vzduch nebo vnější kapalina do oleje
  • Ventilátor chlazení: IP55 50 / 60Hz
Pohon kompresoru
  • Pohon: elektromotor, 2 póly
  • Napětí motoru: Nízko-střední - vysoké napětí
  • Vstupní frekvence:  50/60 Hz
  • Otáčky motoru:  3000 ot / min nebo 3600 ot / min
  • Stupeň krytí: IP55
Standardní kvalita
  • Postup zkoušky:  ISO 5389 & ASME PTC10
  • Mechanická zkouška: vnitřní norma
  • Kvalita: ISO 9001: 2015
  • Ve variantě: API 617/672

tcb-mapa Kompresor Model TCB-15

Pro speciální požadavky s nízkou hladinou hluku používáme tlumiče sání, vývodu a odfuků a následně speciální skříň absorbující zvuk.

Hlavní části
  1. Vstupní filtr / tlumič
  2. Kompresor
  3. Kompenzátor
  4. Kuželový difuzor / tlumič
       5. Rám základny
       6. Panel LCP
       7. Vzduchem chlazený (volitelné příslušenství)
       8. Pohon kompresoru

Údaje o výkonu
  • Regulace průtoku: Viz Tabulka vlastností
  • Rozsah průtoku: 100% - 45% jmenovitého průtoku s kombinovaným řízením
  • Rozsah tlaků: 0,4 až 1,2 bar (g)
  • Rozsah výkonu: 110 - 450 kW
  • Rychlost vybití: pod 20m / s po Cone
  • Úroveň vibrací: Max. 4,5 mm / s podle ISO 20816
  • Hladina hluku: 91-95 db (A) Bez krytu, 76-78 db (A) S krytem

Panely
  • Lidské rozhraní: Siemens KTP700 Basic 7 ”
  • Varianta-1: Allen Bradley Panel View Plus 6 ”
  • PLC: Siemens ET200 SP CPU
  • Varianta-2: Allen Bradley Compac Logixs
  • Volitelně: X, Y, Z Vibrační detektor (Bently Nevada)
  • Přístrojové vybavení: Snímač tlaku vzduchu 4-20mA, Převodník teploty vzduchu 4-20mA, Spínač teploty oleje a olejová nádrž, Teplota RTD ložisek, Spínač tlaku oleje, Spínač nízkého stavu oleje, Vysílač vibrací 4-20mA, Přepínač
