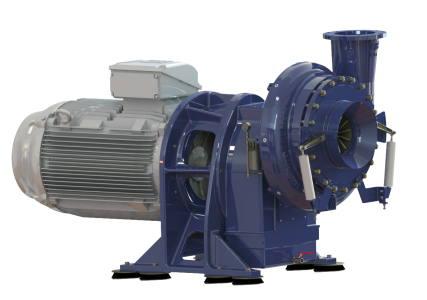

Model TCB-10
Dmychadla a vývěvy
Radiální dmychadla typu TC jsou moderní průtokové stroje pro stlačování velkého množství plynu 1.500 - 60.000 m³ / h při nízkém kompresním poměru. Díky minimalizaci kooperačních dílů a nepřetržité regulaci pracovních parometrů mají dmychadla vysokou spolehlivost během provozu. Aplikace nových technologií pro prostorové obrábění lopatek oběžných kol zajišťuje vysokou účinnost stlačování (přes 85%) a vysokou obecnou účinnost.
Informace o produktu
- Typ kompresoru: Integrovaný jednostupňový kompresor
- Řídící systém: I - Vstupní vodítka, O - Variabilní difuzory, CC - Kombinované řízení (IGV + VDV)
- Střední: Vzduch
- Rodina rámů: TCB06
- Převodovka: Vertikální Split, Jednošroubová ozubená kola, Kuličková ložiska, Vynucené mazání
Specifikace materiálu
- Volute Pouzdro: Litina EN GJL-250
- Oběžné kolo: litina EN GJL-250
- Lopatky: Hliníková slitina (2618A) nebo nerezová ocel
- Rám základny: Konstrukční ocel
- Rychlý hřídel: Vysoký tah 18CrNiMo7
- Hnací hřídel: Vysoký tah 34CrNiMo6
- Ložiska: Vysoce přesná keramická kuličková ložiska s kosoúhlými hranami
- Spojka: Flexibilní kompaktní typ
- Ozubená kola: Vysoký tah 18CrNiMo7
Pomocníci
- Vstupní filtr / tlumič: 95% filtrace podle tlumiče třídy filtru, EU G4 a tlumiče
- Ovládání IGV / VDV : Elektrický lineární pohon
- Dilatační spára : DN400 / 200 ocelové příruby s měchem z nerezové oceli nebo EPDM
- Difuzor kužele: Vstup DN250 - Oulet DN400 / 500
- Odvzdušňovací ventil: DN 125/150, elektrický pohon
- Zpětný ventil: DN400 / 500, typ s dvojitou klapkou
- Olej pro převodovku: cca 280 litrů (ISO VG68 / 46)
- Chlazení mazacího oleje: Vzduch nebo vnější kapalina do oleje
- Ventilátor chlazení: IP55 50 / 60Hz
Pohon kompresoru
- Pohon: elektromotor, 2 póly
- Napětí motoru: Nízko-střední - vysoké napětí
- Vstupní frekvence: 50/60 Hz
- Otáčky motoru: 3000 ot / min nebo 3600 ot / min
- Stupeň krytí: IP55
Standardní kvalita
- Postup zkoušky: ISO 5389 & ASME PTC10
- Mechanická zkouška: vnitřní norma
- Kvalita: ISO 9001: 2015
- Ve variantě: API 617/672
Pro speciální požadavky s nízkou hladinou hluku používáme tlumiče sání, vývodu a odfuků a následně speciální skříň absorbující zvuk.
Hlavní části
- Vstupní filtr / tlumič
- Kompresor
- Kompenzátor
- Kuželový difuzor / tlumič
5. Rám základny
6. Panel LCP
7. Vzduchem chlazený (volitelné příslušenství)
8. Pohon kompresoru
6. Panel LCP
7. Vzduchem chlazený (volitelné příslušenství)
8. Pohon kompresoru
Údaje o výkonu
- Regulace průtoku: Viz Tabulka vlastností
- Rozsah průtoku: 100% - 45% jmenovitého průtoku s kombinovaným řízením
- Rozsah tlaků: 0,4 až 1,2 bar (g)
- Rozsah výkonu: 110 - 450 kW
- Rychlost vybití: pod 20m / s po Cone
- Úroveň vibrací: Max. 4,5 mm / s podle ISO 20816
- Hladina hluku: 91-95 db (A) Bez krytu, 76-78 db (A) S krytem
Panely
- Lidské rozhraní: Siemens KTP700 Basic 7 ”
- Varianta-1: Allen Bradley Panel View Plus 6 ”
- PLC: Siemens ET200 SP CPU
- Varianta-2: Allen Bradley Compac Logixs
- Volitelně: X, Y, Z Vibrační detektor (Bently Nevada)
- Přístrojové vybavení: Snímač tlaku vzduchu 4-20mA, Převodník teploty vzduchu 4-20mA, Spínač teploty oleje a olejová nádrž, Teplota RTD ložisek, Spínač tlaku oleje, Spínač nízkého stavu oleje, Vysílač vibrací 4-20mA, Přepínač
