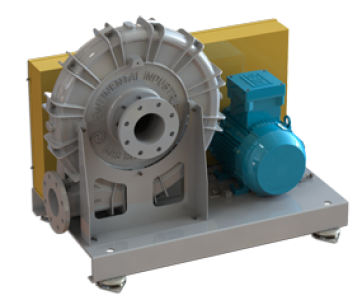

GB100 VB

CONTINENTAL INDUSTRIE představuje novou vysokou účinnost mezi 100 a 50 000 m3 / h suchého, čistého, nepulzujícího vzduchu s tlaky až 1,2 bar a vakuy až do 5500 mm H2O (WG). Extrémně jednoduchá konstrukce našich strojů zaručuje maximální spolehlivost, která je naprosto nezbytná ve všech oblastech průmyslu, kde výroba závisí na distribuci čistého a suchého vzduchu při konstantním tlaku. Části z litého hliníku, přesné obrábění na jemné tolerance a nepřítomnost mechanických a opotřebitelných dílů v kontaktu umožňují našim strojům pracovat hladce, prakticky bez vibrací as velmi nízkou hladinou zvuku splňující evropské a americké normy.

Dokument není k dispozici
Materiál stavby
  • Pouzdra ložisek: Litina EN-GJL-250
  • Hlava, Sekce: Litý hliník EN AC-42000
  • Těsnicí hmota kloubu : RTVIS502 Silikon
  • Těsnění (plyn): těsnění na rty + V-Ring
  • Hřídel: nerezová ocel 42CrMO4
  • Ložiska: Kuličková ložiska 6206 C3
  • Oběžná kola: litý hliník EN AC-43100
  • Podstavec motoru: Konstrukční ocel.
  • Instalace základního rámu: Antivibrační podložky
  • Hladina hluku: V souladu s normami OSHA

Technická data
  • Počet stupňů: 1
  • Vstupní připojení: 4 "(100 mm) příruba, DN 100 PN 10
  • Výstupní přípojka: 4 ”(100 mm) příruba, DN 65 PN 10
  • Provozní rychlost: 2,950 ot / min až 5,750 ot / min
  • Mazání: Automatický mazací tuk
  • Rychlost špičky oběžného kola: 494 f / s (150 m / s)
  • První kritická rychlost: 11,342 ot / min
  • Pohon: V-řemeny
  • Tolerance vibrací: 1,5 mil špičkové hodnoty (4,5 mm / s)
  • Konec hřídele: 0,945 "(24 mm)
  • Průměr oběžného kola: 20 "(500 mm)

Velikost dmychadla
  • G jako Booster GB100VB-01/001: 678 x 863 x 1,115 (mm) / 83 kg
  • G jako Booster GB100VB-01/003: 678 x 863 x 1,115 (mm) / 166 Kg
  • G jako Booster GB100VB-01/005: 678 x 863 x 1,115 (mm) / 198 kg
  • G jako Booster GB100VB-01/011: 678 x 863 x 1,115 (mm) / 258 kg
  • G jako Booster GB100VB-01/002: 678 x 863 x 1,115 (mm) / 164 kg
  • G jako Booster GB100VB-01/004: 678 x 863 x 1,115 (mm) / 182 kg
  • G jako Booster GB100VB-01/007: 678 x 863 x 1,115 (mm) / 209 kg
  • G jako Booster GB100VB-01/015: 678 x 863 x 1,115 (mm) / 278 Kg
  • G jako Booster GB100VB-01/018: 678 x 863 x 1,115 (mm) / 284 kg
